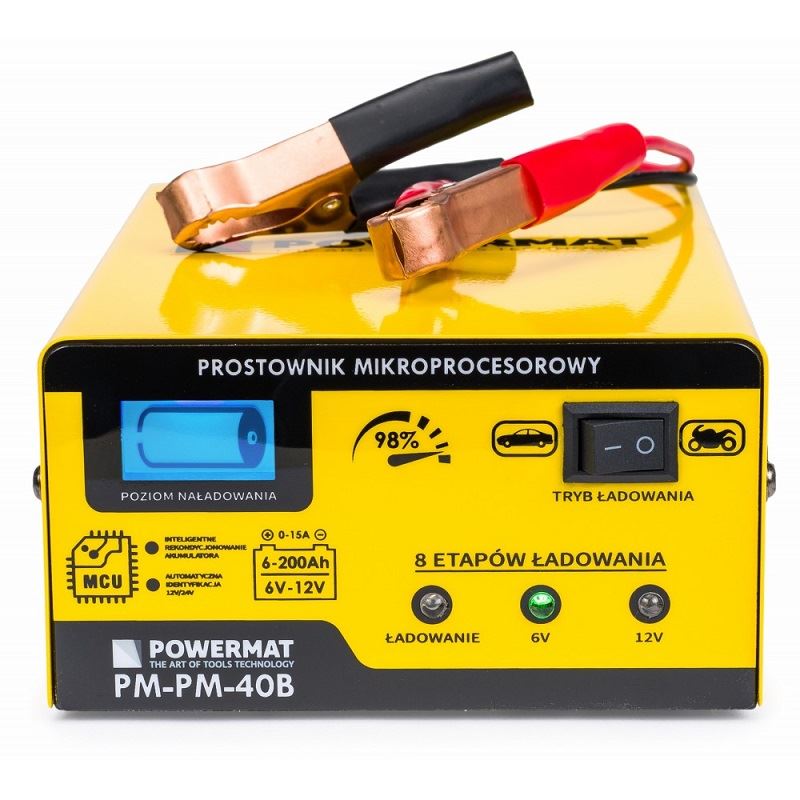

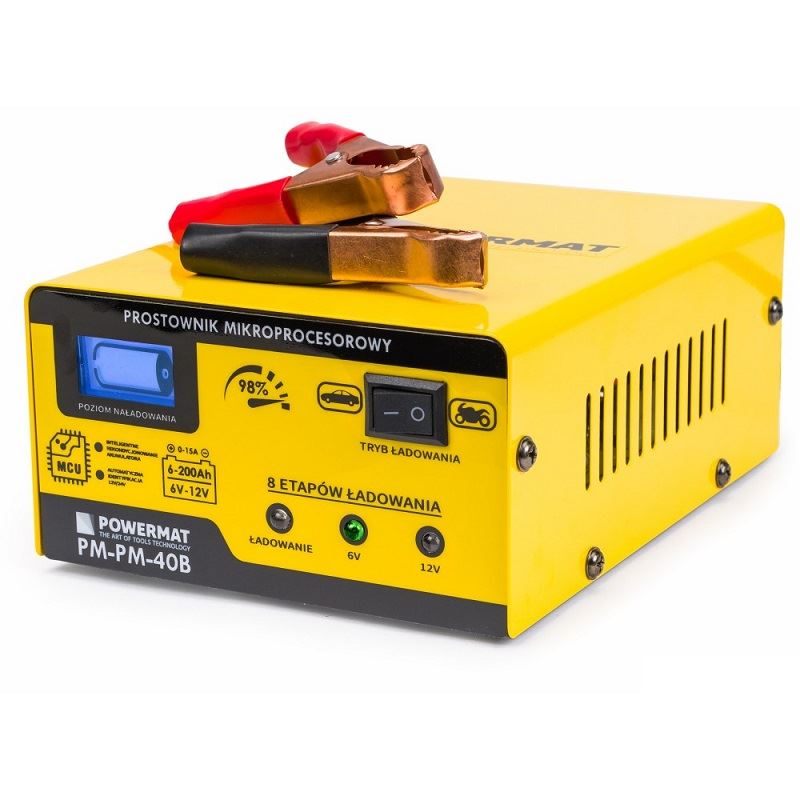

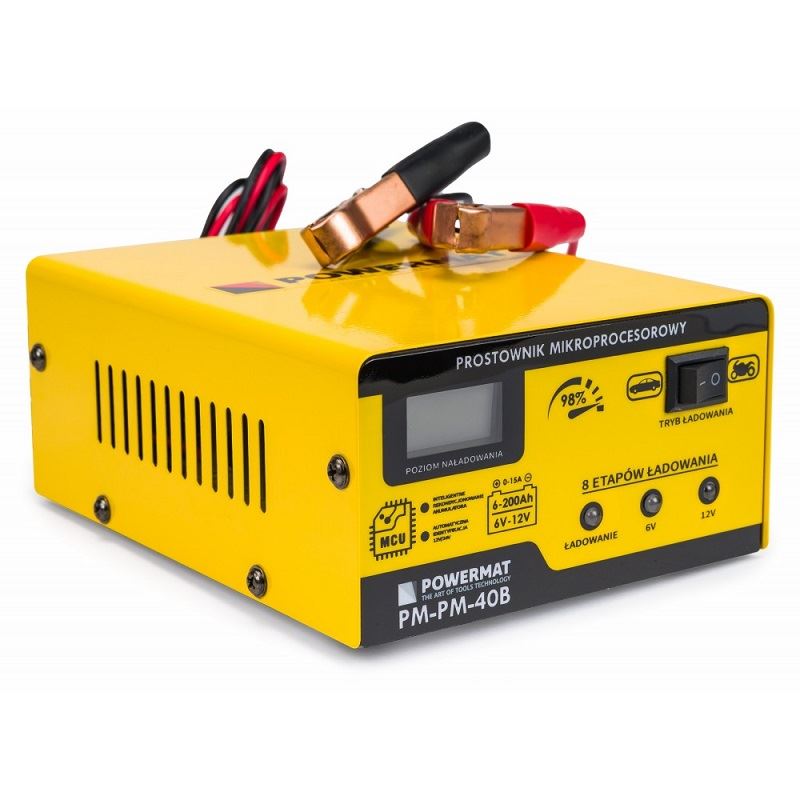

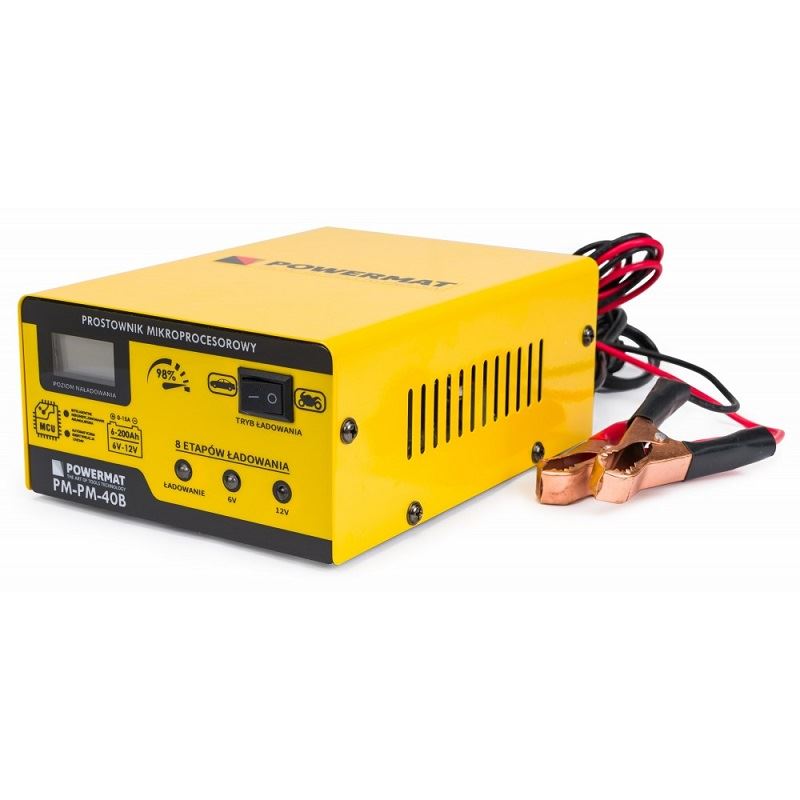

Mikroprocesorová nabíjačka autobatérii 6/12V - POWERMAT PM-PM-40B

Technológia MCU (Microcontroller Unit); PWM (modulácia šírky impulzu), LCD.

Inteligentné pracovné režimy
Výhody ovládania mikroprocesorom

Konštantné napätie: Použitie jednosmerného napätia na nabíjanie batérie pomocou kontroly, či nie je nabíjací prúd príliš vysoký znížením počas procesu.

Konštantný prúd: Indikuje, že napätie batérie je nižšie ako nastavené napätie nabíjačky, ale nabíjačka bude udržiavať konštantný nabíjací prúd batérie.

Trickle Charge Modulation (DC nabíjanie): Keď sa napätie batérie priblíži menovitému napätiu a nabíjací prúd je už nízky k nastavenému prúdu, prepne sa na moduláciu plávajúceho nabíjania. To znamená, že batéria je nabitá, ale je neustále kontrolovaná na pokles napätia a automaticky sa nabíja striedavým prúdom.

Floating Charge Modulation (AC nabíjanie): Režim udržiava batériu úplne nabitú.

Technické parametre:

• menovité napätie: 230V / 50 Hz
• podporované napätie batérie: 6V / 12V (pulzná dynamika)
• identifikácia napätia pre 6V: 2V – 7,4V
• identifikácia napätia pre 12V: 8V – 14,5V
• kapacita batérie 6V / 12V: 6 Ah – 200 Ah
• nabíjací prúd: 0A – 15A
• proces nabíjania: 8-krokový (inteligentný alebo rýchly)
• pracovná teplota: -30 ° C – 50 ° C
• účinnosť: 98%
• podporuje batérie: VRLA, WET, GEL, EFB, AGM
• vstavaný ventilátor ovládaný MCU
• čistá hmotnosť: 0,87 kg

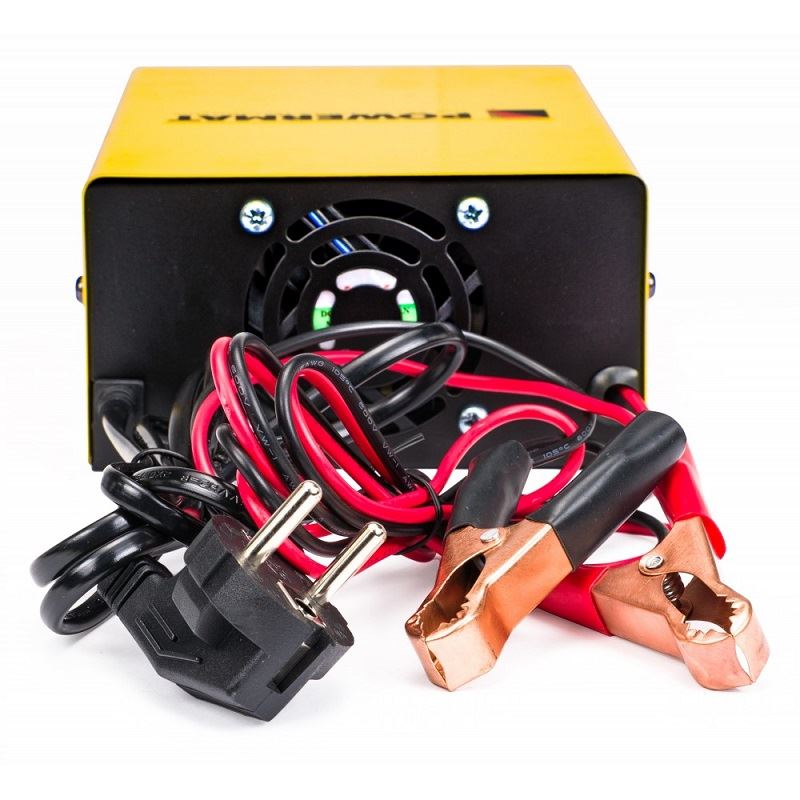

• dĺžka napájacieho kábla: 136 cm
• dĺžka kábla „+“ a „-“: 120 cm
• Model: PM-PM-40B

8-etapové nabíjanie autonabíjačky:

• KROK 1: DIAGNOSTIKA: analýza batérie, jej stav nabitia a správnosť spojení medzi batériou a usmerňovačom.
• KROK 2: ODSTRAŇOVANIE: rozpoznanie sulfátovanej batérie, nabíjanie nízkym napätím a vysokofrekvenčný pulzujúci prúd umožňuje odstránenie síranu z dosiek batérie, vďaka čomu sa obnoví jeho pôvodná kapacita.
• KROK 3: ANALÝZA: kontrola, či nie je poškodená batéria a či dokáže prijať nabíjací prúd – bráni nabíjaniu poškodenej batérie.
• KROK 4: SOFT START: Ak nie je batéria poškodená, začne sa nabíjať relatívne nízkym prúdom (približne 15%) a postupne sa zvyšuje jej hodnota.
• KROK 5: HLAVNÉ NABÍJANIE: nabíjanie maximálnym prúdom s konštantnou intenzitou a automaticky prispôsobované v závislosti od stavu nabitia batérie, až kým sa nedosiahne 80% kapacity batérie.
• KROK 6: ZÁVEREČNÉ NABÍJANIE: nabíjanie s klesajúcim prúdom a konštantným napätím, až kým nedosiahnete 100% kapacity batérie.
• KROK 7: ANALÝZA: skúška nabitia batérie trvajúca približne 2 minúty – ak nabitie batérie po zastavení nabíjania neklesne, proces nabíjania sa ukončí.
• KROK 8: PULZOVANIE: monitorovanie napätia batérie a udržiavanie optimálneho nabíjania na kapacite 95 – 100% prostredníctvom impulzov nabíjacieho prúdu.

Ovládanie MCU (mikroprocesor)

Bezpečnostné funkcie
Prepäťová ochrana – ochrana sa aktivuje, keď je nastavené iné nastavenie nabíjacieho napätia ako zistený parameter.
Funkcia diagnostiky batérie – nabíjačka neustále monitoruje stav batérie.
Ochrana pred prehriatím: Keď teplota nabíjačky prekročí 150 ° C, nabíjačka prestane nabíjať. Ak teplota klesne na 80 ° C alebo sa nabíjačka vypne asi na 10 minút, po uplynutí tejto doby môžete batériu znova nabiť.
Ochrana proti skratu: Ak dôjde ku skratu, prevádzka sa automaticky zastaví. Toto sa prejaví dlhým pípnutím. Pripojte nabíjačku bezpečne a automaticky sa znova nabije.
Ochrana proti spätnému zapojeniu: Pokiaľ sú (+/-) terminály omylom prevrátené, nabíjačka vás upozorní formou prerušovaného dlhých pípnutí. Po správnom pripojení terminálov dôjde k nabíjaniu.

Moderná nabíjacia technológia PWM využívajúca MCU
Usmerňovač Powermat PM-PM-40B je prvá nabíjačka na trhu s mikroprocesorovým riadiacim a regulačným systémom v technológii PWM s možnosťou nabíjania 6V a 12V batérií, ktoré inteligentne a špecificky vyberú vhodné parametre, aby sa vybitá a zanedbaná batéria regenerovala.

Inteligentné obnovenie stavu batérie sa vykonáva nepretržitým testovaním systému a prepínaním nabíjania v 4 režimoch (konštantné napätie; konštantný prúd; modulácia dobíjania; modulácia plávajúceho nabíjania).

Nabíjanie v inteligentných (SMART) alebo rýchlych (FAST) režimoch si nevyžaduje vašu pozornosť, pretože všetky programy riadiace proces nabíjania boli veľmi starostlivo navrhnuté pre správne typy batérií a ich menovité napätie, aby sa čo najpresnejšie dostali do perfektného stavu. V modeli PM-PM-40B nevyžaduje autodetekčný systém 6V / 12V, aby užívateľ nastavil príslušnú hodnotu na ovládacom paneli.

PWM (Pulse-Width Modulation) – je metóda regulácie prúdového alebo napäťového signálu s konštantnou amplitúdou a frekvenciou, ktorý zahŕňa zmenu náplne signálu. Systém PWM napája zariadenie priamo alebo prostredníctvom dolnopriepustného filtra, ktorý vyrovnáva zmeny elektrického prúdu a napätia.

Zobrazenie percenta nabitia umožňuje ďalšiu kontrolu stavu batérie. Veľký displej informuje o aktuálnom stave nabíjania zobrazovaním informácií v percentuálnom systéme.

Veľmi vysoká účinnosť nabíjania pri pozitívnych teplotách. Vďaka pokročilému riadeniu procesu nabíjania je účinnosť nabíjačky 98%, čo ju robí neporovnateľnou s tradičnými typmi nabíjačiek bez tohto typu technológie.
